ART
28mm F1.4 DG HSM

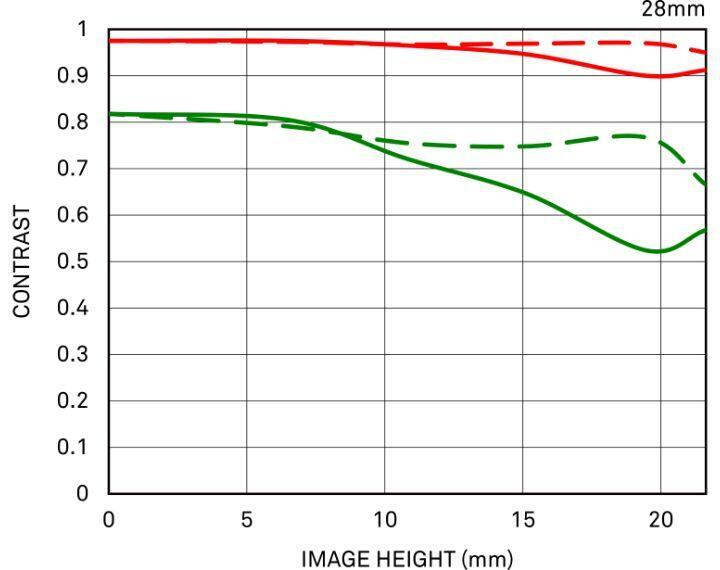

Az MTF (Modulation Transfer Function – modulációs átviteli függvény) az egyik olyan mérési módszer, amely az objektív teljesítményét jellemzi. Az MTF azt mutatja meg, hogy az objektív a téma kontrasztját mennyire valósághűen képes visszaadni a képsíkon. A vízszintes tengely a kép magasságát adja meg (ami a középponttól mért távolság, mm-ben), a függőleges tengely pedig a kontraszt értékét mutatja. (A maximális érték 1.)
Minél közelebb helyezkedik el a 10 vonalpár/mm görbe az 1-hez, annál nagyobb az objektív kontrasztja és tisztasága, és ehhez hasonlóan, minél közelebb helyezkedik el a 30 vonalpár/mm görbe az 1-hez, annál jobb az objektív felbontása és élessége.

* A MTF diagram az objektív teljesítményét teljesen nyitott rekesznyílásánál mutatja.
* A torzításkorrekció funkcióval rendelkező objektívek esetén a horizontális tengely a kép magasságát azzal egyező mértékben mutatja, mint amikor egy L-bajonettes objektív Sigma L-bajonettes fényképezőgép kerül, és a torzításkorrekció funkció be van kapcsolva. (A torzításkorrekció hatása a használt bajonett és fényképezőgép függvényében eltérhet.)
* A térbeli frekvencia a képsíkon történő változást jelzi azelőtt, hogy a torzításkorrekció megtörténne.

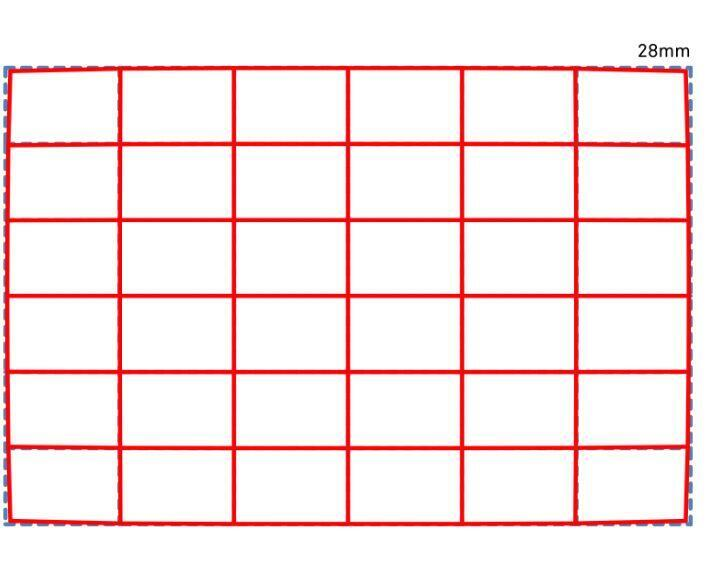

Valós torzítás
Rácsos minta fényképezése esetén a fotón a minta a szaggatott kék vonallal jelölt módon jelenik meg. A piros vonal azt mutatja meg, hogyan jelenik meg a minta a fényképen akkor, ha a torzítást is figyelembe vesszük.

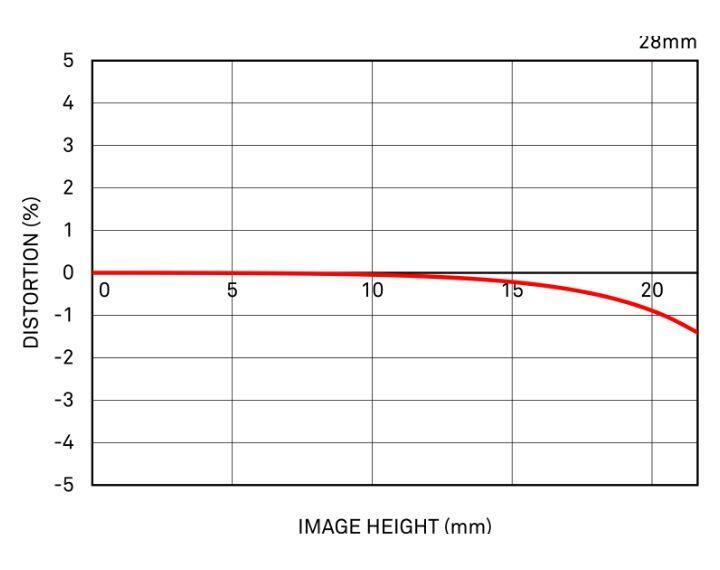

Relatív torzítás
Ezen az ábrán a vízszintes tengely a kép magasságát mutatja (a kép középső része és a széle közötti távolságot) ideális esetben, mm-ben. A függőleges tengely a torzítás mértékét jelzi. A torzítás mértéke azt mutatja meg, hogy a kép valós magassága (Y) mennyivel nagyobb (vagy kisebb) a kép ideális magasságánál (Y0).

Négyzetalakú tárgy fotózásakor, amennyiben a torzítás mértéke negatív, a kép megnyúlik (hordótorzítás). Ha a torzítás mértéke pozitív, a kép összezsugorodik (párnatorzítás). Ha a torzítás mértéke 0 közeli, az azt jelenti, hogy a valós és az ideális kép közötti eltérés minimális.

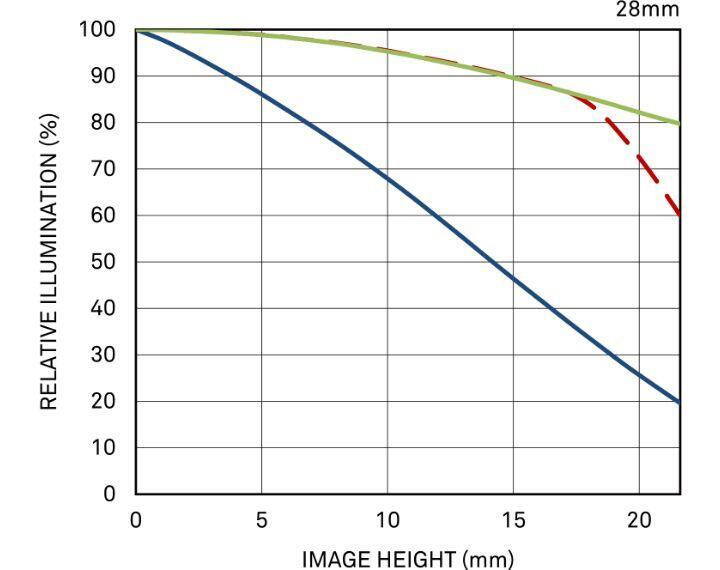

A vízszintes tengely a kép magasságát mutatja (a kép középső része és a széle közötti távolságot), mm-ben. A függőleges tengely a fény mennyiségét ábrázolja (a kép középső részére eső fény mennyisége jelenti a 100%-os összehasonlítási alapot). Ha a peremfelületekre eső fény mennyisége alacsonyabb a kép középső részére eső fény mennyiségénél, a kép négy sarka sötétebb lesz (vignettálás).
